| 加工定制：是 | 品牌：Mitutoyo/三丰 | 型号：三坐标测量仪 |
| 类型：接触式三坐标测量机 |

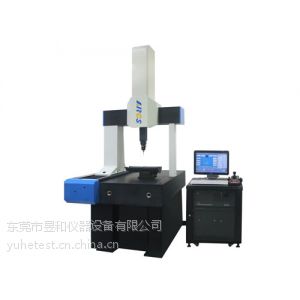

PMS系列(Proactive Measuring System)是具有前瞻性的三次元座标量测仪，其以整体量测规划作为考量，提供量测点之路径规画，量测三度空间尺寸，并以电脑控制操作及资料处理，除了有***的量测备率及精度外，加上它能广泛地应用在各种工件上，可满足各类型顾客对产品的要求。
仪器的特点：
1.三轴均采用000级高精度高精度花岗石导轨，使量测仪具有良好的稳定性。
2.三轴高精度预压设计空气轴承，环状配置，全封闭设计，无磨损，提供理想的精度和稳定性。
3.花岗岩结构，降低温度的变异性，有效提供精度及震动阻抗。
4.采用英国Renishaw光学尺、测头及控制器。确保精度及操控的稳定。
5.采用英国Renishaw高品质高精度的测头系统。
多种测头系统可选择：
MH20i 手动分度式测头座/TP20测头
PH10T 全自动分度式测头座/ TP20测头
PH10M 全自动分度式测头座/ TP20测头/SP25M接触扫描测头
6.日本进口SMC公司高品质气动元件和高精度空气精筛检程式，确通量测仪有效长期和稳定工作。
7.美国RationalDMIS量测软体方便易学，使操作者能轻松完成量测任务。
8.Z轴采用气动平衡设计，大幅探高Z轴的运动特性。
9.Renishaw UCC高速高精度自动空制系统，内嵌32位元处理器，真正实现即时控制；上下采用光纤通讯，增强了电气抗干扰能力。
规格表
型号 | PMS-564M | PMS-564C | PMS-594C | PMS-685C | PMS-6125C | PMS-8106C | PMS-8156C | PMS-10128C | PMS-10188C | PMS-12150C | PMS-122510C | ||
测量行程/mm | X轴 | 550 | 500 | 500 | 600 | 600 | 800 | 800 | 1000 | 1200 | 1200 | 1200 | |
Y轴 | 650 | 600 | 900 | 800 | 1200 | 1000 | 1500 | 1200 | 1500 | 1500 | 2500 | ||
Z轴 | 450 | 400 | 400 | 500 | 500 | 600 | 600 | 800 | 1000 | 1000 | 1000 | ||
测量精度/um MPEE(10360-2) | 2.8+L/250 (L为被测长度+ mm) | 3.2+L/250 (L为被测长度+ mm) | 3.2+L/250 (L为被测长度+ mm) | 3.5+L/250 (L为被测长度+ mm) | 4+L/250 (L为被测长度+ mm) | ||||||||
探测误差/um MPEp | 2.8 | 3 | 3.2 | 3.5 | 4 | ||||||||
光学尺解析度/um | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
外形尺寸/mm | 宽 | 1120 | 1120 | 1120 | 1220 | 1220 | 1450 | 1450 | 1650 | 1650 | 1850 | 1850 | |
长 | 1470 | 1470 | 1770 | 1700 | 2100 | 2050 | 2550 | 2250 | 2850 | 2600 | 3600 | ||
高 | 2400 | 2400 | 2400 | 2600 | 2600 | 2800 | 2800 | 3200 | 3200 | 3600 | 3600 | ||
整机重量/kg | 845 | 845 | 945 | 1200 | 1400 | 1700 | 2200 | 2800 | 3200 | 4200 | 5000 | ||
机器承重/kg | 600 | 1000 | 1200 | 1800 | 2200 | ||||||||
电源 | 220V 50/60Hz | ||||||||||||
温度 | 20℃±2℃ | ||||||||||||
湿度 | 40%~70% | ||||||||||||
供气压力 | ≥0.55MPa | ||||||||||||
压缩空气流量 | ≥120L/min | ||||||||||||
测头系统 | MH20i 或PH10T + TP20 | ||||||||||||
操作方式 | 手动式 | 自动式 | |||||||||||
量测软体 | RationalDMIS | ||||||||||||
